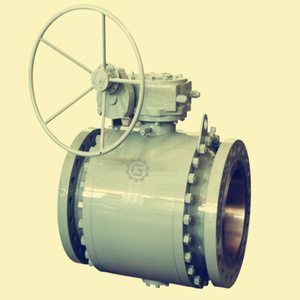

Q347Y蜗轮锻钢固定式球阀概述
上海冠环阀门制造有限公司专业生产Q347Y蜗轮锻钢固定式球阀经过锻造材料可以确保足够的硬度和强度最大额定操作压力下没有内在缺陷施放。足量的壁厚度决定身体和适应不同的高强度螺栓阀系方便维护和足以承担压力管道阀门的阀内件精心设计,选择在各种工作可靠性的工作条件。
Q347Y蜗轮锻钢固定式球阀使用安装
当固定式球阀正常使用,其加盖阀座和球面法、阀座固定器o形环和盖章的身体,这是软密封,密封可靠当阀座和o形环受伤,阀座固定器和身体会加盖膨胀石墨这样的行为防火安全的目的。
防静电设备为了防止间的磨擦球,杆和聚四氟乙烯产生静电可能点燃易燃物品和炸药,导致事故在这个球阀。静态传导弹簧之间阀杆和球，阀杆和身体因此静电是地面和系统安全进行担保。
自由泄漏的身体密封结构阀门的开关位置阀体和阀帽的双加盖垫片和o形环,电站球阀在此基础上,这样的原因似火、高温、减震和凹凸不平的开放或关闭扭矩都不会引起外泄漏。
Q347Y蜗轮锻钢固定式球阀性能参数
| 试验压力（Mpa) | 公称压力（Mpa) | 压力级（Class) |
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
| 气密试验 | 0.5-0.7 |
| 工作温度 | PTEE≤150℃ PPL E≤300℃碳纤≤350℃ |
| 适用介质 | C：水、油、蒸气 P：硝酸类（温度≤200℃）www.gh-valve.com R：醋酸类（温度≤200℃ ） |
Q347Y蜗轮锻钢固定式球阀零件材料
| 零件名称 | 材料 |
| 材料代号 | Ｃ | Ｌ | Ｐ | Ｒ |
| 阀体 阀盖 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球体 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 阀杆 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
| 阀座密封面 | PTFE、碳素纤维＋PTFE、对位聚苯球阀 |
| 螺柱 螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) |
| 填料 | Ｖ型PTFE、柔性石墨 |
声明：本文中以上所有文字、图片、数据均只适用于参考，阀门的结构尺寸参数、性能参数、价格等详情信息，请联系我们：021-67895388
