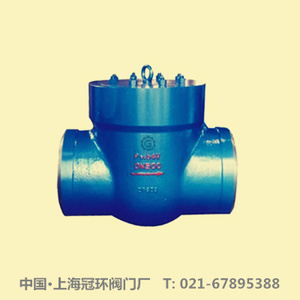

H64Y高温高压止回阀结构特点
1、产品设计制造按ANSlB16.34和E101标准的规定，结构合理，性能优良，造型美观。
2、阀门中腔采用压力自紧式密封结构，介质压力越高，密封性能越好。
3、支管两端为焊接结构，适应不同的接管要求。
4、阀门耐压部件选用优质耐热合金钢制造,上海冠环阀门厂G字品牌高温性能好，承受压力高，耐用、安全、可靠。
5、阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
6、阀瓣转绕阀座外的销轴旋转，减少关闭时发生的猛烈冲击。
7、内装式的销轴结构，减小外泄漏点，使用更可靠。
H64Y高温高压止回阀零件参数
零件名称
Part Name | 材料牌号 Material Designation |
| 阀 体 Body | WCB | WCl | WC6 | WC9 |
| 阀 座 Seat | 25 | 15CrMoA | 12CrlMoVA |
| 阀 瓣 Disc | WCB | WCl | WC6 | WC9 |
| 摇 杆 Stem | WCB | WCl | W06 | WC9 |
| 阀 盖 Bonnet | 25 | 15CrMoA | 12CrlMoVA |
| 销 轴 Pin shaft | 1Crl7Nil2/www.gh-valve.com | 20CrlMoVA |
| 密封环 Sealingring | S软钢或(增强柔性石墨)
S soft steel or (reinforced fiexible graphite) |
H64Y高温高压止回阀尺寸参数
公称通径
NPS/in.
Nominal
diameter | 外形尺寸和连接尺寸/mm Dimensions | 重量/kg
Weight |
| d | L | H |
| H64Y-1500Lb |
| 2(1/2) | 56 | 254 | 282 | 57 |
| 3 | 64 | 325 | 300 | 57 |
| 4 | 84 | 406 | 350 | 80 |
| 5 | 1OO | 483 | 425 | 115 |
| 6 | 126 | 559 | 400 | 180 |
| 8 | 158 | 711 | 490 | 270 |
| 1O | 200 | 864 | 540 | 430 |
| 12 | 250 | 991 | 650 | 630 |
| 14 | 280 | 1067 | 71O | 1400 |
| H64Y-2000Lb |
| 2(1/2) | 50 | 330 | 240 | 40 |
| 3 | 60 | 368 | 305 | 60 |
| 4 | 80 | 457 | 315 | 95 |
| 5 | 96 | 533 | 409 | 170 |
| 6 | 118 | 61O | 465 | 186 |
| 8 | 147 | 762 | 528 | 415 |
| 1O | 180 | 914 | 613 | 658 |
| 12 | 222 | 1041 | 680 | 1200 |
| 14 | 254 | 1118 | 745 | 1638 |
| 止回阀H64Y-2500Lb |
| 3 | 54 | 368 | 297 | 44 |
| 4 | 70 | 457 | 385 | 110 |
| 5 | 86 | 533 | 41O | 130 |
| 6 | 104 | 61O | 455 | 192 |
| 8 | 130 | 762 | 557 | 466 |
| 1O | 162 | 914 | 615 | 730 |
| 12 | 21O | 1041 | 715 | 1120 |
| 14 | 234 | 1118 | 790 | 1495 |
| 16 | 264 | 1245 | 815 | 1950 |
| 18 | 304 | 1397 | 815 | 2400 |
声明：本文中以上所有文字、图片、数据均只适用于参考，阀门的结构尺寸参数、性能参数、价格等详情信息，请联系我们：021-67895388
